光伏并網點接在哪？90%的用戶忽視了這些關鍵隱患！

時間：2025-08-05 08:44:02 來源：本網

光伏并網，選對接入點是保障系統安全、高效運行和避免電費損失的關鍵一步?？此坪唵蔚?ldquo;并網點”位置選擇，背后竟藏著這么多容易被忽視的顧慮！今天，我們就來一一拆解。

一、什么是光伏并網點？

光伏并網點，是指光伏發電系統（或風力等新能源系統）與公共電網進行電力交互的電氣連接點。簡單說，就是你的太陽能板（通過逆變器）把電送入電網，或者從電網獲取電（當發電不足時）的那個“接口”。

這個點至關重要，因為它承擔著三大核心功能：

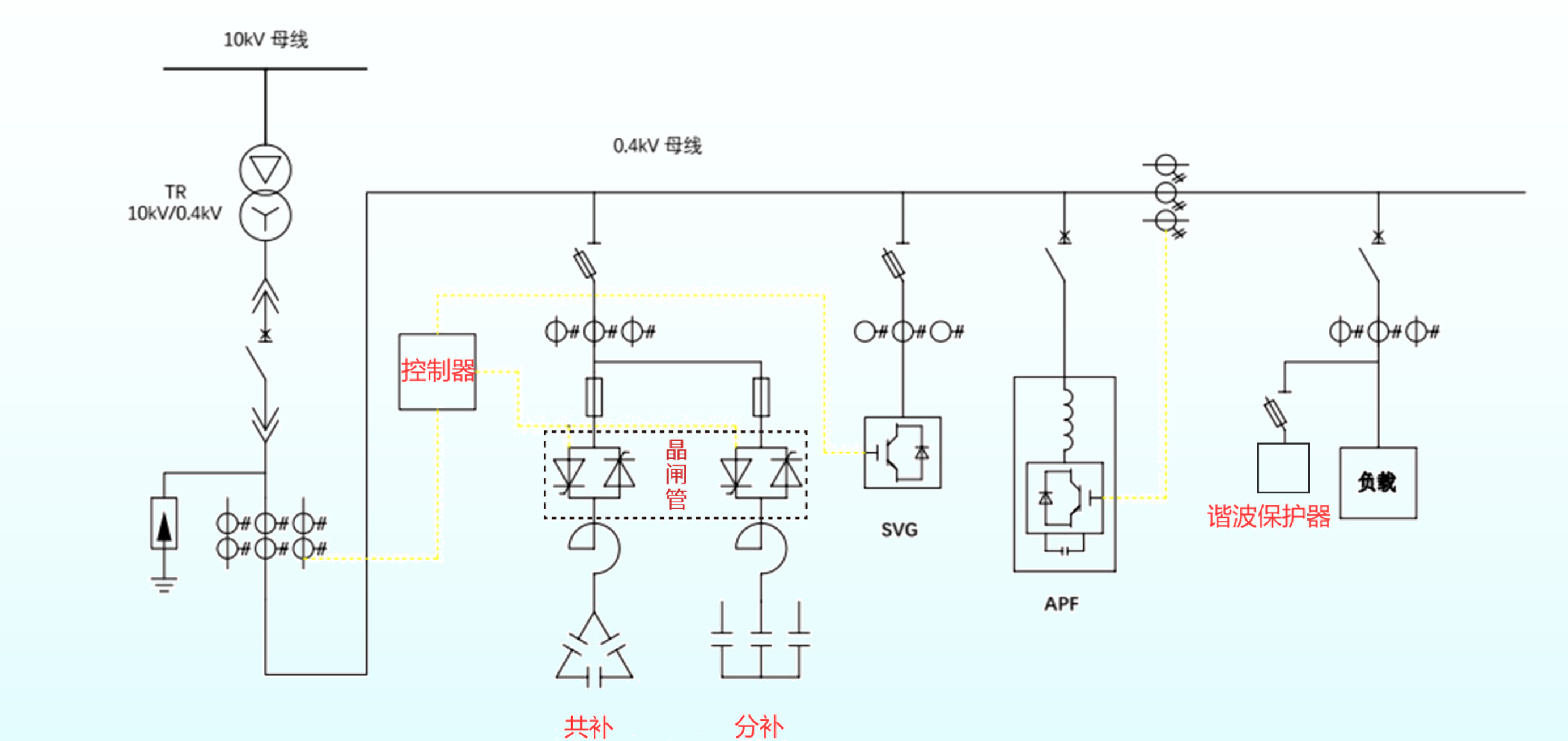

在常見的0.4kV低壓配電系統中，并網點主要有兩個典型位置（示意圖參考見下）：

并網點1：負載側接入
- 位置： 通常接在負載端（如配電柜的出線端），遠離變壓器。
- 關鍵特征： 位于電容補償柜取樣電流互感器（CT）的下游（后端）。
并網點2：電源側接入
- 位置： 通常接在變壓器低壓出線柜處，靠近變壓器。
- 關鍵特征： 位于電容補償柜取樣電流互感器（CT）的上游（前端）。

重要提示：

選擇不同的并網點，會直接影響配電系統原有的無功補償裝置（電容柜）的工作效果，進而導致功率因數不達標，面臨供電局罰款！

情況一：并網點1（負載側，CT后端）
- 問題：電流方向反轉。 當光伏發電量大于本地負載消耗（余電上網）時，電流會反向流向變壓器（傳統負載電流是變壓器流向負載）。原有為純負載設計的無功補償控制器無法識別或正確處理這種反向電流，通常會誤判為“過補償”而停止投切電容。
- 后果： 無功補償裝置可能失效或誤動作，導致系統功率因數低下。
- 解決方案： 通常需要更換為光伏專用型無功補償控制器（能識別和處理反向電流）。
情況二：并網點2（電源側，CT前端）
- 表面正常： 對于負載和原有的無功補償控制器而言，無法區分光伏電和市電。控制器可以正常投切電容，功率因數表通常也能顯示較高的瞬時值（如0.9以上）。
- 隱藏雷區：虛擬補償！
  - 控制器顯示的可能是瞬時功率因數，而供電局收費依據的是月加權平均功率因數。
  - 因為光伏并網在CT前端，控制器無法準確“感知”光伏系統對電網側（變壓器側）無功功率的真實需求。它補償的是負載側（用戶內部）的無功，但電網側（供電公司計量點）的無功可能并未得到有效補償！

并網點1： 即使更換了光伏專用控制器解決了“能投切”的問題，補償效果還受制于：
1. 補償容量： 現有電容器組容量是否足夠？
2. 補償速度： 投切開關（接觸器/晶閘管）響應是否夠快？
3. 補償精度： 電容器分組（階梯度）是否合理，能否精細調節？
4. 運行工況： 用戶負載率低（輕載、空載）會極大影響補償效果（2025年經濟環境下尤其需注意）。
并網點2： 核心問題在于控制器取樣點與電網計量點不一致導致的“虛擬補償”。控制器補償了“錯誤”位置的無功，對電網側計量點無功改善無效。

為了避免踩坑，確保并網后系統穩定運行且不產生額外罰款，請務必：

【并網前】深度診斷： 全面評估現場原有電能質量（諧波、電壓波動、功率因數現狀等），結合光伏容量和負載特性進行綜合分析。
【選點時】明確CT關系： 確定擬選并網點與無功補償柜電流取樣CT的前后位置，預判潛在問題。
【選點后】針對性改造：
- 若選并網點1，評估更換光伏專用控制器及優化補償裝置的必要性。
- 若選并網點2，高度警惕“虛擬補償”風險，需采取特殊措施（如安裝于電網側CT后的專用補償裝置）或加強監控。
【并網后】嚴密監控： 并網初期及后續運行中，務必持續關注并記錄關鍵數據：
- 控制器顯示的功率因數（瞬時值）
- 電網計量點（通常是總表處）的功率因數（特別是月加權平均值）
- 無功補償裝置的投切狀態

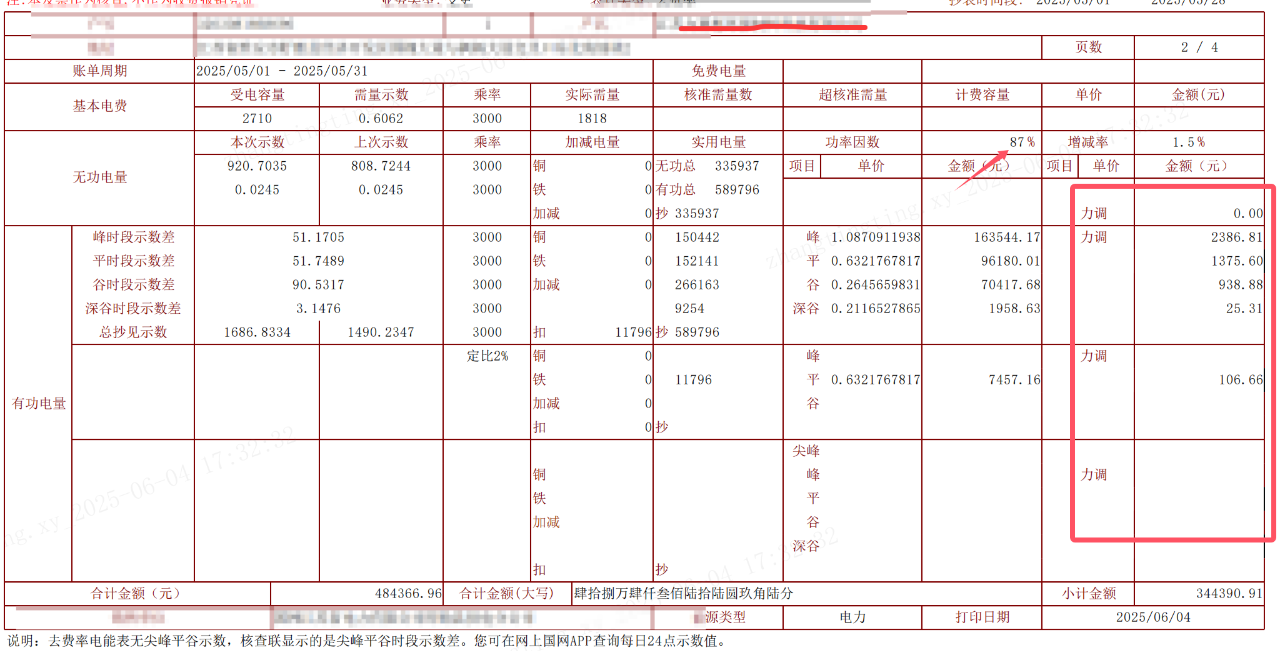

- 電費單上的功率因數考核結果
【切勿輕視】數據對比： 不要僅憑控制器顯示良好就掉以輕心，必須將控制器數據與電網計量數據、電費單數據進行對比驗證！
