SVGC(APFC)補償系統結合了動態補償和濾除諧波功能，對于系統中比較穩定的無功需量部分可以通過智能電容器進行靜態補償；對于系統中變化快的無功需量部分可通過SVG(APF)快速補償，對系統諧波進行主動補償，濾除諧波。該系統既可以滿足用戶無功補償的需求，又可以大幅度降低設備成本。

混合補償SVGC提供不同的功能：

消除諧波

功率因數校正

三相不平衡校正

控制器先檢測到系統中存在一定量的諧波后，控制SVG（APF）投入補償，消除相應次數的諧波大小。
2) 檢測到有感性無功時，控制器會控制SVG（APF）和智能電容器投入補償感性無功。
3) 檢測到有容性無功時，控制器會控制SVG（APF）投入補償容性無功。當系統側功率因數達標時，整個補償過程趨于穩定。

SVGC中的電容器組由APF和SVG通過RS485或DO信號直接控制，RS485用于智能電容器，DO信號用于普通電容器。

APF或SVG可通過內置的RS485接口控制多達16個共補電容和10個分補智能電容。

APF或SVG可通過內置的DO接口控制多達16個普通電容。

混合補償SVGC的系統價值

50. 快速響應，快速響應時間33μs，全響應時間<5ms
50. 高性價比，充分發揮SVG精準補償、電容器補償容量大、價格低的優勢
50. 配置靈活，海德萊所有產品均支持SVGC方案
50. 可提供共補、分補和混補等多種補償方式
50. 已匹配上百種智能電容協議
50. 對電容器循環投切，延長電容使用壽命

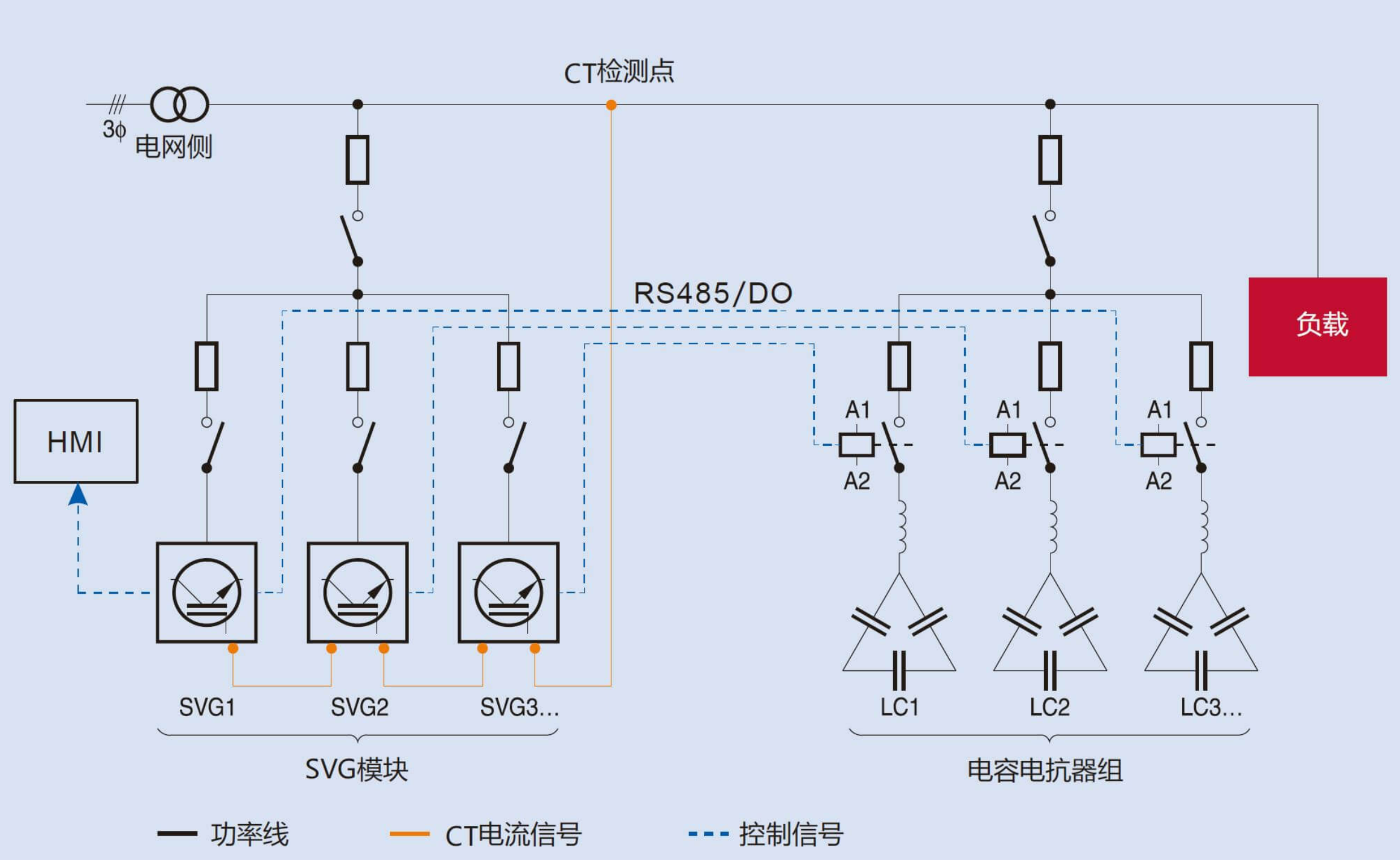

混合補償SVGC結構示意圖

混合補償SVGC的典型應用

50. 所有類型的工業裝置
50. 使用變速驅動器 (VSD) 和變頻器的設備
50. 起弧設備：電弧爐（EAF）、鋼包爐（LF）和弧焊機
50. 開關電源：電腦、電視機、復印機、打印機、空調、PLC
50. UPS系統
50. 數據中心
50. 醫療設備：MRI掃描儀、CT掃描儀、X光機和直線加速器
50. 照明設備：LED、熒光燈、水銀燈、鈉燈、紫外線燈
50. 太陽能逆變器和風力渦輪發電機
